led顯示屏安裝屏體如何正確走線
2019-02-21 11:40:52 來源：m.12315oi.cn 點擊：8944 喜歡：0
LED屏合理規范的布線可以減少產品的故障率和安全度，避免發生安全事故，很多人或許知道一般電線的走線布局方法，在這河南建聯電子要跟你說的是led顯示屏安裝布線方法。
很多LED顯示屏故障都是因?yàn)榘惭b布線不當引起的，所以在LED顯示屏安裝過程中需要嚴格按照安裝步驟來操作，下面鄭州LED顯示屏廠家河南建聯電子給大家講解下LED顯示屏安裝時布線方法。
1、檢查電源電壓，找出直流正負連接開關電源，將220V電源線連接到開關電源，（確認連接正確后，連接到AC或者NL接線柱）然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+和V-之間的電壓，確保電壓在4.8V-5.1V之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。
2、先把電源關閉。將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。

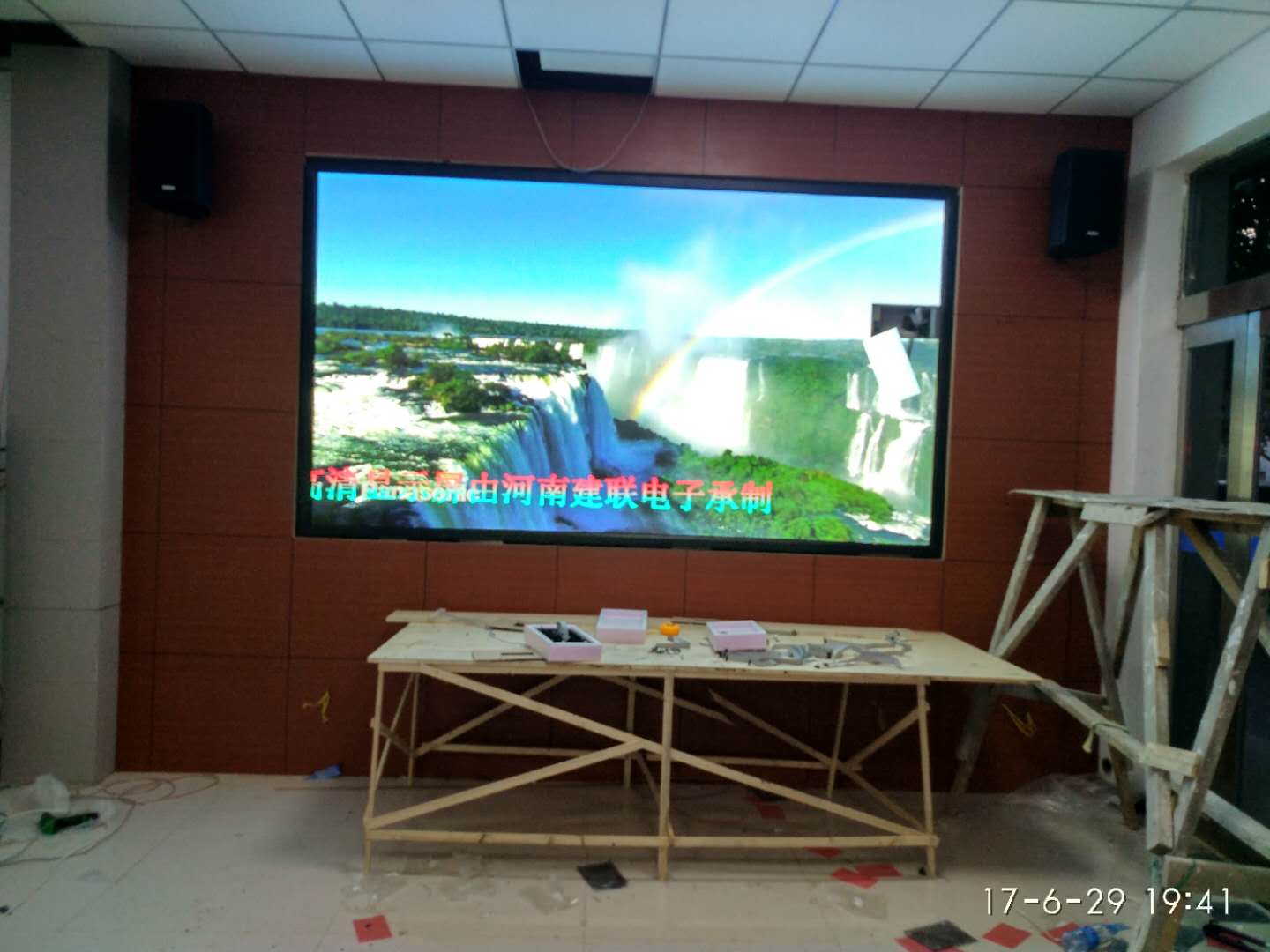

3、連接控制和單元板，用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。鄭州LED顯示屏【主要特點】：
超高清：像素密度高，高灰度高刷新，真實再現高清圖像，色彩均勻，對比度高，顯示畫面高清細膩
高精度：壓鑄鋁設計，真正實現無縫拼接，畫面均勻一致
超大視角：水平及垂直方向視角可達到160°
散熱快：壓鑄鋁箱體設計，結構合理，散熱效果好
安裝便捷：壓鑄鋁箱體設計，重量輕，安裝快速便捷
易維護：可單獨拆卸更換燈條，方便快捷
4、連接RS232數據線，將做好的數據線一頭連接電腦的DB9串口，另一頭連接控制卡，將DB9的5腳（棕）連接到控制卡的GND，將DB9的3腳（棕白）連接到控制卡的RS232-RX。如果你的PC沒有串口，可以到電腦城買條USB轉RS232串口的轉換線。
5、再次檢查連線，是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。
6、接通220V，正常情況下，電源燈亮，控制卡亮，屏幕有顯示。如果不正常，請檢查連線?；蛘卟榭村e(cuò)誤檢修。
7、打開下載的軟件，設定屏幕的參數，發送字幕。
最后檢查LED屏是否能正常運行，如不能正常運行，重新按步驟檢查一遍就行。
